动态人口金字塔图

作者:  //  2012 年 6 月 19 日  //  Excel图表  //  1 个评论

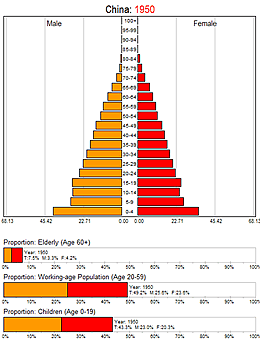

China-Profile 分享了一个有关中国人口自1950~2050年,间隔5年的动态人口金字塔图[见:下方左侧图表],简单直观的即可看到咱们的大中国,渐渐消失的人口红利现状,老龄化已经开始来袭。该图一经微博发布扩散,便得到无数转发。

但原图仅仅是个GIF动画形式的图片,不但不可编辑,且无法获得此图实现的学习。我花了点时间和精力,搜集数据[数据来自网络,注意:和原图在2000年后的数据有差异,谁对谁错不去追究了,权且就是个图表制作的素材],拿Excel依葫芦画瓢也制作了一个[见:下方右侧图表],不知诸君如何看,我自认这图比原图带感 :twisted:

此图看似形式活波,貌似复杂,其实并不尽然,在《演绎生动:Excel图表》一书P296页有一个模仿自经济学人杂志的Excel图表,其实和此图的基本制作过程类似,不过此图只使用了分置主次坐标的两个简单条形图系列,来分别表示男女数据,除此外没有使用任何的辅助系列。要说此图的制作技巧不外乎:

  1. 主次横坐标与纵坐标交叉放置的位置;
  2. 坐标轴刻度标签负值的自定义数字格式设定。
  3. 数据集合和作图数据分离,仅将数据集合进行了定义名称。
  4. 通过窗体滚动条和D5单元格绑定,来获得偏移系数。
  5. 作图数据通过INDEX函数和偏移系数的应用截取数据集合中的数据。

打开该文档需要容许宏运行,因为使用到了简单的VBA宏代码,其实是D5单元格数值每一秒+1的小代码段。此图制作过程将原始数据和作图数据分离,以及在图表系列的数据源指定上均未使用定义名称,仅仅就是为了简单。大多数情况下,我们人为将Excel变得复杂和不可驾驭,其实把问题看简单一点,加法和减法有时结果却正好恰恰相反。


相关下载 Download:

新浪微盘提取码: 【G684】
