Excel2013中的交互式图表新功能-Power View 1

作者:  //  2012 年 11 月 5 日  //  Excel图表  //  没有评论



Excel2013在10月26日正式释出RTM版,新版本中最为激动人心的功能莫过于Power View。这个E文名称的东东到底是个神马?简单而言Power View是一个基于数据模型的BI仪表板插件,最早出现在今年年初的SQL Server 2012中。在之前,Excel要实现交互式的BI仪表板,则需借助控件、定义名称,甚至是VBA的前提下才可以实现,够折腾的。现在我们则仅需使用鼠标轻点即可轻松实现,是不是很神奇?就让我们随这篇博文来解读和了解吧。

❶ 开始前必须了解的事

  1. 这个功能基于微软的Microsoft Silverlight [一个类似Flash的Web交互部件],如果没有安装会有提示,系统会自动给出下载地址供安装。
  2. 引用数据基于数据模型,数据模型:一个Excel2013首次出现的专有名词,按官方说法:用于在 Excel 中集成数据的一个新方法,可以创建从多个表中提取数据的数据透视表和其他报表。通俗而言就是基于数据库性质的表,在Excel中,列表和数据透视表,以及数据链接池的查询表,当然PowerPivot查询的结果也属于。

❷ 简单上路

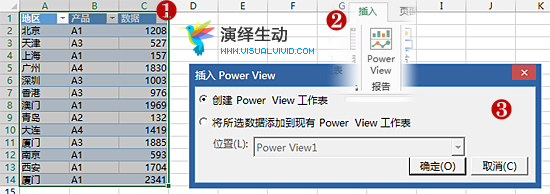

  1. 首先建立一个一维数据单元格区域,然后选中该区域点击 插入>[Power View 报告]按钮,会有对话框出现,默认确定即可,一个基于数据模型的区域就被定义了,我并不建议使用这种方法,最好是使用Ctrl+L把该区域定义为列表,这样数据的动态添加啥的更加自由和灵活。
    设定数据模型

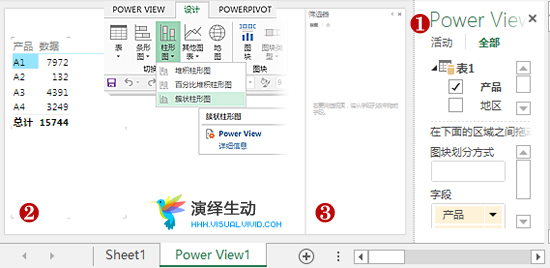

  2. 接着会弹出相应的Power View 工作表及对话面板,右侧和数据透视表类似,就是个钻取器,勾选数据表的相应产品字段,就会在左侧的可视区域出现对应的数据表。选中可视区域的数据表,然后点击 设计>[柱形图]>[簇状柱形图],一个仪表板部件就被创建了。
    创建部件
  3. 此时在选中这个仪表板部件的前提下,点击可视对话对话框右侧筛选器的[图表]按钮,就可任意操控数据的显示了。

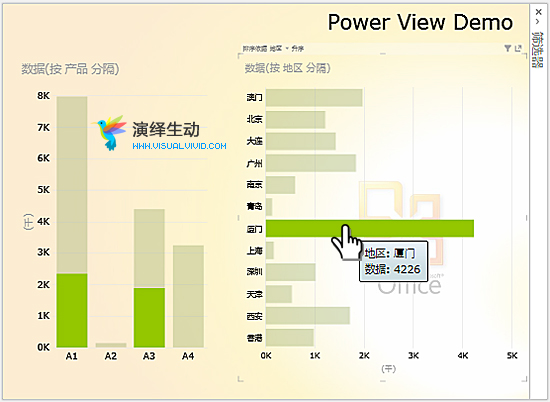

  4. 仪表板部件本身具有交互功能,一个部件其实并不能更好的体现其交互性,此时则可使用两个图表部件相互来联动,方法是鼠标点选空白区,重复第2步,再建立一个基于地区的条形图部件。使用鼠标点选柱形图部件的任意产品,则条形图的地区部件的显示会出现相应变化,反之,柱形图部件的产品显示也会出现变化。
    交互应用

是不是很简单,很有趣,你也可以自己来尝试一把。

❸ 局限和其它

  1. 仪表部件只可以使用最为基础的图表类型,可自定义更改部件外观的内容也不多,色彩主题、标题、图例外,面积大小,文字大小等的修改可参见 布局 选项卡。
  2. 可以插入图片,也可将图片作为背景,并调整其透明度。
  3. 除了在Excel2013中显示外,不可以显示在其它软件中,也包括网页和PPT。
  4. 数据表格的显示也有多种呈现方式,可以是交叉列表、也可以是卡式、矩阵。

下面的教学视频来自Katie And Emil,演示中的数据模型来自数据链接池的查询表,这需要前期建好。虽是英语教学,但看鼠标操作看看就明白,个中细节喜欢折腾就去挨个尝试,学习的过程就在于把玩和试错。


相关下载 Download:


这个案例文档仅适用在Excel2013下编辑和查看,若打开后,没有显示Power View仪表板内容,而是一个图片请:点击 插入>[Power View 报告]按钮,激活一下即可显示。

新浪微盘提取码: 【P0P9】
